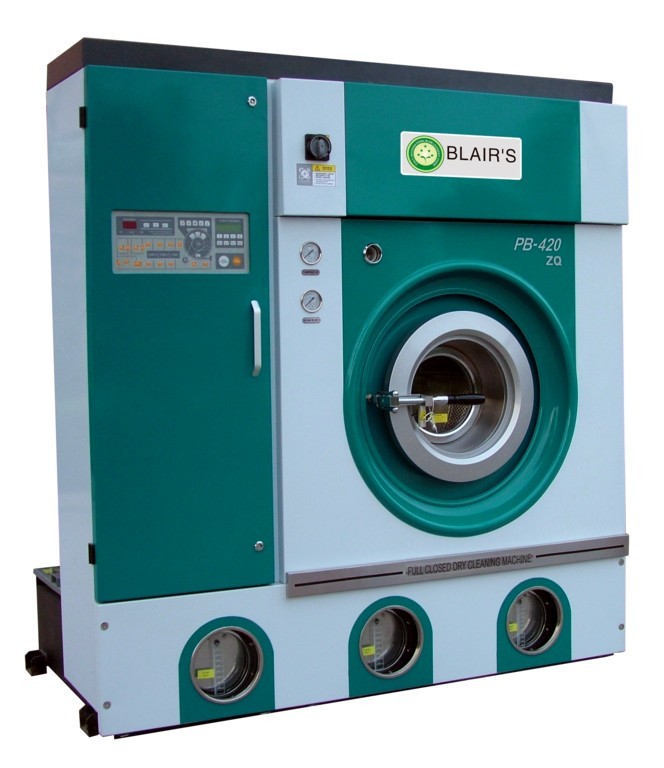

本机采用韩国最新电脑控制系统，引进国际先进技术，结构设计合理，外型美观。每项工程全部设有语音提示功能，并且显示屏显示本机运转状态和进度，操作方便，准确。
设置两个独立油箱，可洗白色衣服和彩色衣服，也可洗较干净衣服和污垢衣服，一机起到两机作用。
采用两个循环式过滤器和一个补助过滤器，明显提高石油的清洁度。
全部采用结构组装方法，可上高层组装，可下地下室，最小的空间里可以安装，并且保养、维修很方便。
如出现异常情况时自动发出语音警告，可及时采取应急措施。
适用于干洗店、宾馆、医院、学校、福利院等。

一  设备介绍

1、简介

全自动干洗机采用外接蒸汽加热.氟利昂制冷回收式设计，具有良好的洗衣烘干效果，主要部件全部采用不锈钢制造，确保了机器的使用寿命，新颖简捷的整体设计，使操作更为简单，直观。

2、主要部件说明

A． 溶剂箱

溶剂箱即是整个机器的底座，又是储存干洗油的容器。在溶剂箱上设有观察窗和液面标尺，随时可以知道尚存干洗油的数量，并且有观察窗清理系统，保证观察窗清洁明亮。

B． 过滤器

过滤器的作用是用过滤的方法除去干洗油中的微粒杂质和色素，使进入筒体的干洗油保持清洁，提高洗衣质量。

   过滤器由外壳、空心轴、滤盘及驱动电机等组成。在过滤盘外侧附上适量的助滤粉和活性碳粉，会得到理想的过滤效果。过滤循环时，溶剂泵将干洗油从筒体中抽出送入过滤器中，在压力的作用下，干洗油从滤盘的外侧进入空心轴时，脏物就留在滤盘的外表面，色素则被活性碳粉吸收，这样清洁的干洗油通过空心轴和外部管路又回到筒体。

C． 蒸馏系统

蒸馏系统由蒸馏箱、蒸馏冷凝器、水分离器和清洁箱组成。脏的干洗油和蒸馏箱中加热沸腾，汽化上升后，通过管道进入蒸馏冷凝器，干洗油蒸汽遇冷凝结并进一步冷却，冷却后的干洗油进入水分离器，油水分离后，清洁的干洗油流入清洁箱以备再用。

蒸馏箱：

蒸馏箱是由外接蒸汽源来对溶剂进行加热的，蒸馏时从水分离器观察窗可以确认干洗油蒸干的程度，即当水分离器蒸馏出液管不再流液时，可以认为蒸馏过程完成。

蒸馏冷凝器：

蒸馏冷凝器的内部装有一个螺旋状的冷却盘管，冷却水在管内自下而上的流动，干洗油蒸汽在管外自上而下的流动，使干洗油蒸汽凝结并充分冷却变成液体流出。

油水分离器：
    油水分离器由水分离器和水收集器两部分组成。

采用比重法将油水分离，水浮在上层通过排水孔流入水收集器，定期人工排出干洗机外，干洗油沉在水的下层，通过一个缸吸管流回清洁箱备用。

注意：当水分离器中水的液面接近出液管时，则打开机器后面的排水阀。将其中的水排掉。

D． 烘干回收系统

烘干回收系统由纤毛收集器、风扇、冷却盘管和外接蒸汽源组成。烘干时，空气 在风扇的驱动下在机器内高速流动，被外接蒸汽加热的空气流入筒体，从衣服中带走残存的干洗油，经过纤毛收集器过滤后流向冷却盘管，这时，含有干洗油的热空气被冷地凝结后，流入水分离器。这个过程不断地循环进行，就可以将衣服烘干。

风扇：

高速运行的风扇是机器内空气流动的动力源。可以确保一个较快的烘干和冷却速度。

纤毛收集器：

是干洗机内部空气的过滤装置，用尼龙布袋对空气中的微粒进行过滤，防止纤毛堵塞冷盘管和加热盘管。

E． 筒体门

为了确保安全，在筒体门上装有行程开关，当开门时，溶剂泵和滚筒电机将停止工作。

二  主要技术参数

项 目 名 称	GXZQ-12
额定洗涤容量，kg	≤12
洗涤转速，r/min	41
甩干转速，r/min	420
烘干时间，min	30-40
烘干温度，℃	40-60
蒸汽压力，Mpa	0.4-0.6
冷却水压力，Mpa	＞0.2
整机重量，kg	1200
外形尺寸，mm	1460×1100×1730
