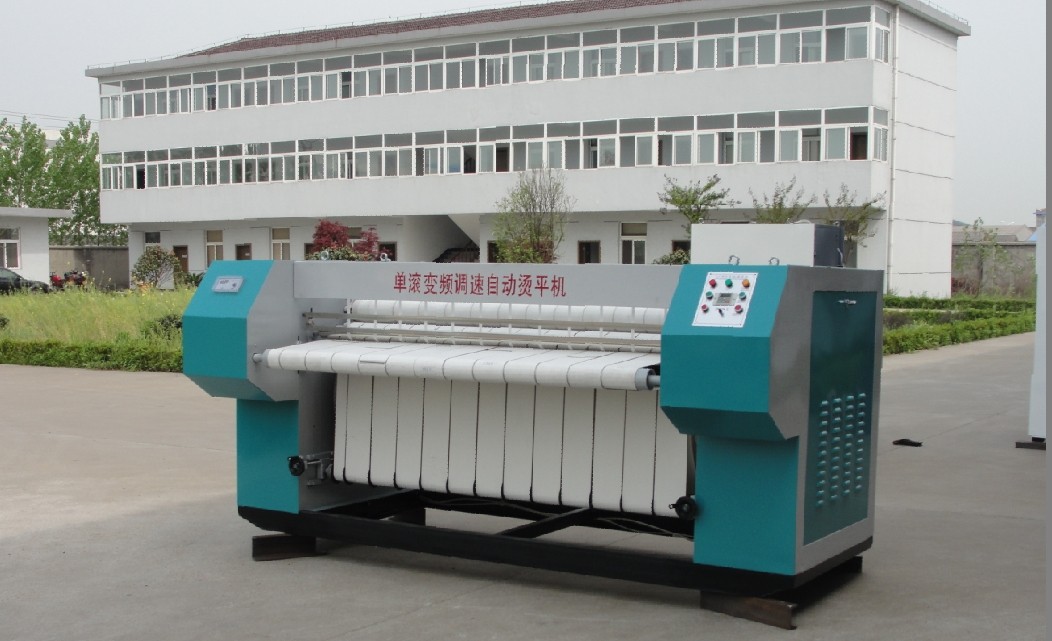

TPI-1800单辊电加热烫平机
- 产品品牌世纪航星
- 产品型号TPI-1800单辊电加热烫平机
二：工业烫平机的型号及技术参数
|
型号规格 |
TPI-1800 |
TPI-2500 |
TPII-2500 |
TPI-2800 |
TPII-2800 |
TPI-3000 |
TPII-3000 |
|
熨烫范围（mm） 长*宽*厚 |
不限﹥1800×3 |
不限﹥2500 ×3 |
不限﹥2500 ×3 |
不限﹥2800×3 |
不限﹥2800 ×3 |
不限﹥3000×3 |
不限﹥3000 ×3 |
|
滚筒尺寸 Ф800×长度（mm） |
80×1800 |
800×2500 |
800×2500 |
800×2800 |
800×2800 |
800×3000 |
800×3000 |
|
滚筒数量（只） |
1 |
1 |
2 |
1 |
2 |
1 |
2 |
|
蒸汽压力（r/mpa） |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
0.4-0.8 |
|
熨烫速度（m/min） |
0-7 |
0-7 |
0-15 |
0-7 |
0-15 |
0-7 |
0-15 |
|
电机功率（kw） |
0.55 |
0.75 |
1.5 |
0.75 |
1.5 |
0.75 |
1.5 |
|
电加热功率（kw） |
32 |
37 |
52 |
37 |
55 |
37 |
55 |
|
外型尺寸（mm） |
2742×1550 ×1500 |
3380×1550 ×1500 |
3684×2400 ×1500 |
3684×1550 ×1800 |
3800×2400 ×1500 |
4000×1550 ×1500 |
4000×2400 ×1500 |
|
整机重量（kg） |
1600 |
1750 |
2500 |
1800 |
2800 |
|
2980 |
三：工业烫平机的特点
1：本机采用无级调速电机调速或变频调速，方便用户根据不同织物和织物厚度的需要，选择合适的熨烫速度。
2：本机传动、进汽和疏水系统分别置于两边箱柜中，外型美观新颖，结构紧凑，体积小。
3：本机采用滚筒通压力蒸汽的方法，加热滚筒表面（电加热是直接通电，加热滚筒表面），使织物达到 熨平烘干的目的。
4：本机在输送系统各层次间设置了对应的速差，使织物更易张紧压平。
5：本机采用大速比蜗轮减速机。由链条传动，超负荷能力强，噪音低，各链条均有张紧装置，方便调节松紧。
6：本机采用宽绽带传送，并用隔圈相隔开，避免了绽带在传送中难以解决的游动现象，同时采用微型搭扣装拆，更换方便。
7：本机蒸汽进口装有安全阀，出厂前已调好，正常工作时，一般不需调整。
8：本机各输送层次间用耐温微薄导向带隔离，保证织物不产生粘结现象，故上浆织物也能达到满意的熨烫效果。
四：工业烫平机的使用操作
1：在织物熨烫前，先将滚筒表面清洁干净，再用软布将滚筒表面及机器各部擦干净，确保机器清洁。
2：电机及其它控制必须通过绝缘检查，检查空机运转达是否正常。
3：检查各油孔是否畅通，并注入适量润滑油，在减速机里加入适量20-40号机油。
4：调整好输送带，不得过紧或过松。
5：打开进气和出水傍通两阀，先将滚筒内余水排净，关上出水傍通阀，待蒸汽压力达到0.4-0.6mpa时启动电机。
6：将调速电机控制器或变频器打开，慢慢转动旋钮。
7：将脱水后的织物平放于输送带上，输入熨烫区熨烫。
8：根据织物熨烫情况，将调速控制器或变频器旋钮调到合适的位置，正常使用操作。
五：工业烫平机的维护和保养
1：机器使用一段时间后，对各转致力部件定期加注润滑油。
2：机器运转发生不速杂音时，应立即停机检修。正常使用半年时间后应停机保养，更换减速机里的机油，对各轴承分别 加注润滑油。
3：机器若长时间不使用，应将绽带拆下，将滚筒衣各传动部件擦净、封罩。
4：对安全阀要定期检查工作是否正常，每年必须送劳动部门校验。
5：按国家劳动总局压力容器安全监察规程，用户对滚筒至少每年进行一次外观检查，如发现胡面有裂纹、变形、局部过热等不正常现象，应及时处理，必要时更换滚筒。
六：工业烫平机的安装
1：本机安装无特殊的基础要求，但必须将机器安置在较平整的水泥地面上，并保留前后左右有1.5米的操作位置和维修位置。
2：机器安装后，请用水平仪校正蒸汽滚筒。
3：安装机器时应预先考虑其进汽及疏水管道出入。
4：机器安装时必须接地，以免发生意外。
七：工业烫平机电器原理图（见附图）
